Разводка системы отопления

Рассматриваем закрытую двухтрубную систему отопления с принудительной циркуляцией. Как можно расположить трубы и свести все к котлу. Есть три способа разводки системы отопления: коллекторная (лучевая), тройниковая и смешанная.

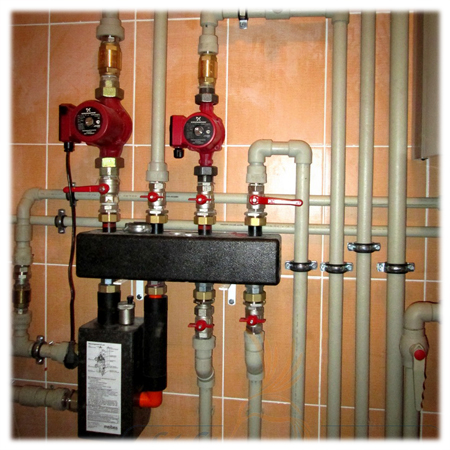

При коллекторной (лучевой) разводке от каждого радиатора напрямую к коллекторному узлу идут две трубы: подача и обратка. Коллекторный узел состоит из двух коллекторов, соединенных с подающим и обратным трубопроводам. Обычно коллектор располагается над уровнем пола, а трубы лежат в полу. Поэтому. на каждом коллекторе должен быть установлен автоматический воздухоотводчик. Хорошим тоном будет перед коллекторами установить отсекающие шаровые краны, а также обеспечить возможность слива воды из коллекторов путем монтажа дренажных клапанов. Коллектор можно монтировать прямо на стену, но, обычно, его прячут в специально предусмотренные коллекторные шкафы.

Особенностями коллекторной разводки можно назвать:

• легкость балансировки системы;
• отсутствие соединений в полу;
• более высокая стоимость по сравнению с тройниковой;
• необходимость выделять место под коллекторный блок;
• сложность использования в комбинации с системой "теплый пол".

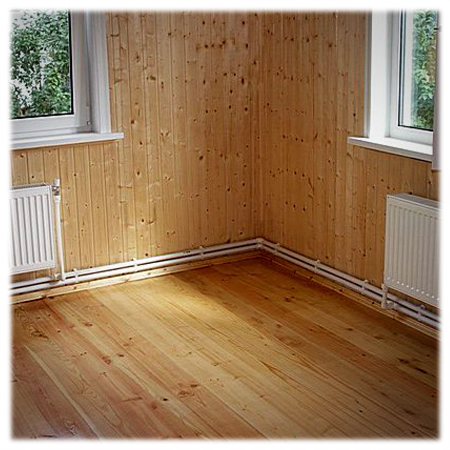

Тройниковая разводка системы отопления - это более традиционный способ. Радиаторы подключаются параллельно к подающему и обратному трубопроводу, проходящим в виде лежаков вдоль стен. В зависимости от количества радиаторов и их мощности на одной ветке диаметр лежака может увеличиваться от крайнего радиатора ближе к стояку.

Особенности тройниковой разводки:

• более низкая стоимость по сравнению с коллекторной;
• очень удобна при использовании совместно с теплыми полами;
• сложно выполнять гидравлическое уравнивание системы.
• все трубы в полу: не нужно выделять место под коллекторы.

Понятно, что смешанная разводка предполагает сочетание коллекторной и тройниковой.

Подобные ветки необходимо делать на каждом этаже по одной и более в зависимости от количества и мощности радиаторов. Коллектора обычно достаточно одного на этаже. Каждый этаж нужно запитать теплом от котельной с помощью стояков.

Еще можно отдельно выделить стоячную разводку, когда подающая труба поднимается на самый верх системы, там разветвляется во всех направления, где стоят отопительные батареи, и стояками опускаются через этажи, запитывая батареи. В низшей точке системы (в подвале или в полу) стояки собираются в обратный трубопровод, который подключен к котлу. Этот способ разводки нецелесообразно использовать в современных системах отопления. Он хорошо подходит для устаревших самотечных систем.
